  • 产品名称：TBD-GA-6100M 集成警灯含取证系统

    • 产品介绍：

      公安机关在处理案件时，远程指挥中心无法获取现场的具体情况，（如照片、视频信息），无法全过程记录执法过程，容易引发执法纠纷等，因此各公安部门迫切需要一套能全面且操控便捷的动态取证系统来支撑各种执法取证工作，车载动态取证系统以车载动态取证主机位核心，采用3G、4G数据无线传输图传、GPS 卫星定位、夜间补光、搜索灯、视频组成了一套高端车载动态取证系统，满足各种行车状况，全天候执法取证工作的需要，轻松破解取证难题。
      集成了警灯、警报器、扬声器、强光搜索灯、云台摄像机、液晶显示屏等一体化设计；减少了众多控制器占用的空间，操作使用十分方便。

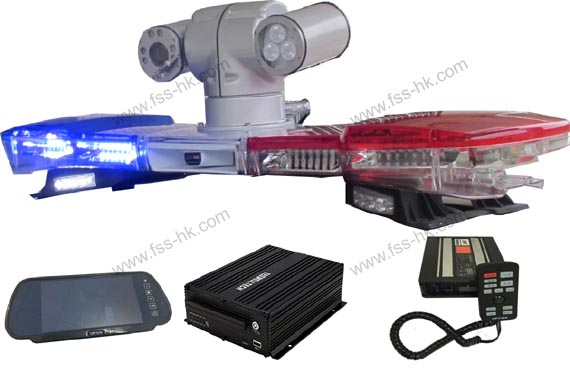

    • 效果图：

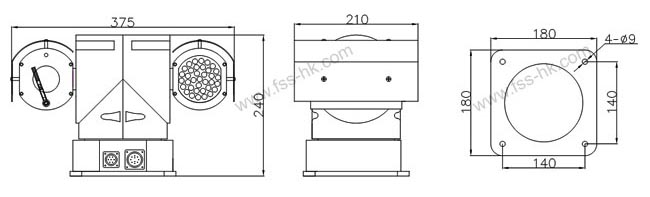

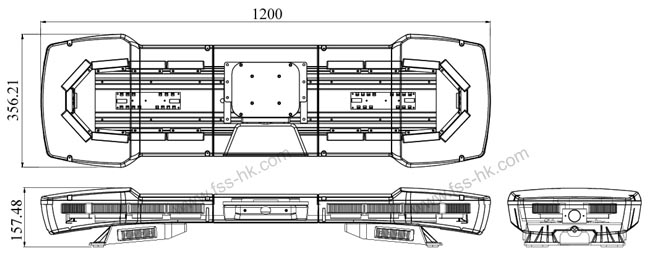

      结构图：

    • TBD-GA-6100M 集成警灯含取证系统参数配置表：

      警灯
      警灯功率 MAX:288w 额定电压 DC12V
      工作电流 MAX:8A 工作电压 DC12V±10%
      喇叭配置 150W 光源形式 3W 大功率LED
      闪灯模式 单模式 /自动循环交替闪 led光源颜色 红色/蓝色//白色/雷电反光镜
      材料 灯罩：PC 材料 透明 长灯尺寸 1200**356*157mm（长*宽*高）
      上盖：PC 材料 脚支架 材料增强尼龙；带4组大功率3w LED半圆弧爆闪灯
      底板：铝型材
      灯罩采用高强度聚碳酸酯（PC）制成，表面经过硬化和工艺处理使灯罩透光率更高，采用IP65防护等级设计防水性能好，不易褪色；底部采用铝合金材料，抗震，抗拉伸；
      警报器带车载控制键盘
      警报主机
      电压 DC10.8~13.8V 电流 ≤6.5A/≤9.5A
      功率 150W 阻抗 6Ω
      声压级 115~120dB 电极 外壳接地
      话筒频响范围 200Hz~10KHz+3dB 环境温度 -40℃~+55℃
      外形尺寸 主机190*184*62
      警报器手柄控制键盘
      外形尺寸 控制器160*70*25cm 波特率 1200Bps，2400Bps，4800Bps，9600Bps
      通信接口 RS-485 控制 支持键盘级联控制
      可按设备 3个（1-3） 可设预值 3个（1-3）
      通信距离 <1200m 工作环境 -35~55摄氏度
      可通过摇杆实现变速及左右转运360度，向下转运150度；
      波特率可调，RS-485输出；雨刷，去雾、照明灯功能；
      可直接控制多种前端设备，包括智能球形摄像机，PTZ云台，解码器等；20倍变焦功能；
      多种警音，控制2路警灯，手柄音量大小调节，喊话为一体
      红外一体化智能高速车载云台
      图像传感器 1/2.8英寸“Exmor”CMOS 有效像素数 约200万像素
      镜头 20倍光学变焦f=4.7 mm(广角端)至 94.0 mm(远端) F1.6至F3.5
      数字变焦 12倍（使用光学变焦后为240倍） 内置网络编码 支持ONVIF,28181协议
      水平视角 1080p/30模式：55.4°(广角端)到2.9°(远端)
      720p/60，30模式：37.6°(广角端)到1.95°(远端）
      最低照度
      高灵敏度模式       		0.5 lx (F1.6，50 IRE，ICR关闭)，0.095 lx （F1.6，50 IRE，ICR打开）
      常规模式：1.7lx (F1.6，50 IRE,ICR关闭),0.3 lx(F1.6，50 IRE，ICR打开）
      网络接口 支持10/100M网络自适应，RJ45适配器
      红外参数
      波长 850nm 照射角度 ±6-60°
      辐射功率 950mW 发光度 310mW/Sr
      强光灯 色度 6000K
      探照距离 400米 搜索灯工作电流 3.5A
      云台参数
      水平预置速度 100°/S 上下预置速度 60°/S
      水平手动控制速度 0°～80°/S 上下手动控制速度 0°～40°/S
      水平角度 360°无限位 上下角度 ＋90°～－90°
      预置位、巡视轨迹 128个预置位 操作温度 －35°C~＋65°C
      控制方式 RS485,多协议，波特率从2400Bps到19200Bps 相对湿度 90%
      电源 DC10.5V~DC18V(7A车载) 防护等级 IP66
      抗冲击要求 ≥4G 重量 7.5kg
      1.彻底解决黑夜无照明条件快速捕捉目标，红外夜视距离>80m,强光搜索灯探照距离400m;采用3个10W大功率可瑞LED灯；2.全天候环境设计，高强度铝合金精铸外壳，银灰金属烧涂；抗冲击、防腐蚀，防护等级达到IP66;超强抗震特性，特别适合车载监控;3.车载电源电压输入范围：DC10.5V~DC18V;4.采用行星电机,抗震性能强，保证车辆行驶中云台使用不会抖动。
      高清数字液晶显示屏
      显示尺寸 7 英寸（后视镜） 视频 VGA输入
      显示格式 16:9 对比度 300:1
      分辨率 1024*800 像素 可视角度 150度
      菜单语言 中/英 制式 彩色系统PAL
      电源 直流12 伏 功耗 ≤ 8W
      车载数字硬盘录像机
      操作系统 嵌入式，LINUX 操作界面 图形化菜单操作界面
      界面语言 中文、英文、葡萄牙文、俄文四国语言 文件系统 专有
      系统权限 密码控制 视频输入 4路 1080P 数字通道
      VGA输出 1路,支持1920*1080，1280*720， 1024*768分辨率 4路 960P数字通道
      4路720P数字通
      CVBS输出 1路航空头输出PAL/NTSC，1.0Vp-p，75Ω，复合视频信号 视频显示 单画面/四画面
      视频标准 PAL制式：25帧/秒；NTSC制式：30帧/秒 系统资源 1080P/960P/720P PAL制：100帧/秒，NTSC制：120帧/秒
      音频输入 4路独立输入，600Ω 音频输出 1路CVBS输出，600Ω，1.0-2.2V
      失真加噪音 ≤-30dB 录音方式 声音与图像同步
      音频压缩 G711A 视频流标准 H.264
      图像格式 4*1080P（1920*1080）、4*960P（1280*960）、4*720P（1280*720） 图像质量 1-8级可调
      视频码率 192Kbps-2.0Mbit/s（每通道） 视频占用存储空间 85MB-900MByte/hour
      回放分辨率 4*1080P（1920*1080）、4*960P（1280*960）、4*720P（1280*720） 音频码率 4KByte/s（每通道）
      音频占用存储空间 14MByte/hour（每通道） 硬盘存储 1个SATA接口，2.5寸笔记本硬盘，最大支持2TB
      报警输入 8路报警独立输入（高电平有效） 报警输出 2路报警输出（干触点输出）
      移动侦测 高、中、低三级灵敏度可选 HOST接口 前面板1个（可接U盘备份录像资料或软件升级）
      有线接入 可扩展1个RJ45接口，通过有线网络浏览视频、下载等 Wifi无线接入 可内置wifi模块（IEEE802.11N/G/B），实现wifi网内浏览视频等
      4G/3G网络 可内置FDD-LTE/TD-LTE/WCDMA/CDMA2000模块，实现远程浏览视频等 GPS 可内置GPS、北斗、格洛纳斯GNOLASS模块，实现车辆定位
      RS232接口 可扩展，方便与车内其他设备对接 RS485接口 可扩展，方便与车内其他设备对接或者控制车载云台
      双向语音对讲 可扩展，实现车辆前端和中心双向语音对讲 G-Sensor 可内置G-Sensor模块，实现重力感应检测
      CANBUS 可内置CANBUS模块，与车辆通讯系统对接，获得车辆相关运行参数 电源与功率 DC8-36V 5% ≤12W
      工作温度/湿度 时钟 时钟 内置硬时钟，万年历
      产品尺寸 245（长）*190（宽）*71（高）mm 净重 2.8KG（不含硬盘）
      毛重 3.0KG（不含硬盘）/台
      车载数字硬盘录像机 选型参考 (后缀)
      +A：集成GPS功能 +B：集成3G/4G功能
      +E：带有线网络接口 +J：带防火盒功能
      +K：带CANBUS接口 +L：带WIFI热点功能
      +P：带POE功能 +W：带WIFI功能
