  • 产品名称：FS-DVR-SD-01 车载SD盘录像机

    • 产品介绍：

      本设备是专为汽车安全设计的一款四通道嵌入式数字SD卡录像机，它采用了嵌入式处理器和嵌入式操作系统，结合了视频/音频压缩/解压缩、GPS、汽车记录仪、大容量SD卡存储等技术，使得系统具有高智能化及高稳定性，可广泛应用于汽车、轮船、火车等各领域的安全防范。

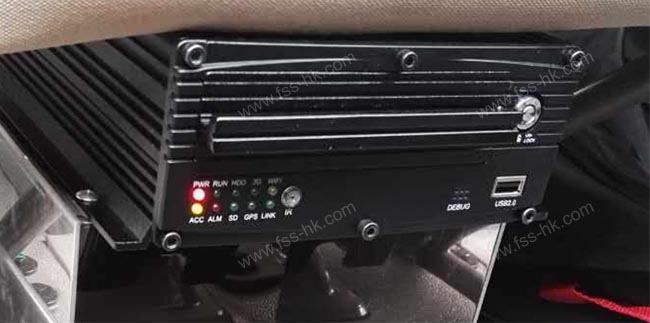

    • 效果图：

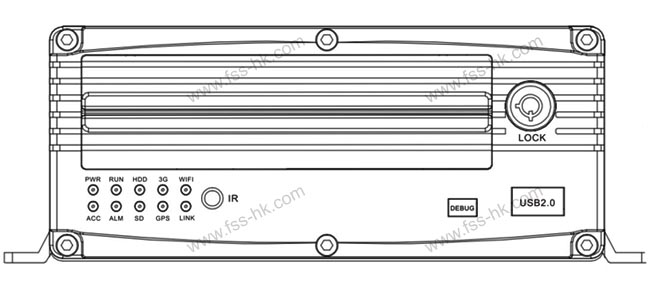

      结构图：

      1.指示灯说明：从上而下最左开始
      PWR指示灯：开机即亮，电源指示
      RUN指示灯：机器正常工作时闪烁
      HDD指示灯：录像、播放、备份数据时闪烁
      3G指示灯：带3G模块、WIFI模块或LINK时，网络配置正确，系统能正常接入网络时该灯点亮
      WIFI指示灯：带WIFI模块时，WIFI模块正常时该灯点亮
      ACC指示灯：点火控制信号正常的话该灯点亮
      ALM指示灯：报警指示灯，有报警信号时，该灯点亮，报警信号消失后熄灭
      SD卡指示灯：带SD卡存储功能时，SD正常读写时该灯闪烁
      GPS指示灯：带GPS模块时，主机正常工作时该灯点亮
      LINK指示灯：有线网络连接指示灯，有线网络模块正常时，该灯点亮
      2.按键及其它说明：
      DEBUG：调试接口
      IR：红外接收窗口
      LOCK：需要取下硬盘时，用机器佩带的钥匙扭动锁头，使“锁头箭头”向右时才能取下硬盘，“锁头箭头”向下时机器电源自动断开，锁上后电源自动开启
      USB：通过U盘备份硬盘中的视频数据(必须支持FAT32文件系统),或者用来升级主机程序

    • FS-DVR-SD-01 车载SD盘录像机参数配置表：

      操作系统 嵌入式，LINUX 操作界面 图形化菜单操作界面
      界面语言 中文、英文、葡萄牙文、俄文四国语言 文件系统 专有
      系统权限 密码控制 VGA输出 1路,支持1920*1080，1280*720，1024*768分辨率
      CVBS输出 1路航空头输出PAL/NTSC，1.0Vp-p，75Ω，复合视频信号 视频显示 单画面/四画面
      视频标准 PAL制式:25帧/秒；NTSC制式:30帧/秒 系统资源 1080P/960P/720P PAL制:100帧/秒，NTSC制:120帧/秒
      音频输入 4路独立输入，600Ω 音频输出 1路CVBS输出，600Ω，1.0-2.2V
      失真加噪音 ≤-30dB 录音方式 声音与图像同步
      音频压缩 G711A 视频流标准 H.264
      图像格式 4*1080P（1920*1080）4*960P（1280*960）4*720P（1280*720） 图像质量 1-8级可调
      视频码率 384K-8.0M bps（每通道） 视频占用存储空间 168M-3.5G Byte/hour(每通道)
      回放分辨率 4*1080P（1920*1080）4*960P（1280*960）4*720P（1280*720） 音频码率 4K bps（每通道）
      音频占用存储空间 14M Byte/hour（每通道） 硬盘存储 1个SATA接口，2.5寸笔记本硬盘，最大支持2TB
      报警输入 8路报警独立输入（高电平有效） 报警输出 2路报警输出（干触点输出）
      移动侦测 高、中、低三级灵敏度可选 HOST接口 前面板1个（可接U盘备份录像资料或软件升级）
      电源与功率 DC8-36V 5% ≤12W 工作温度/湿度 -20~85℃ / ≤80%
      时钟 内置硬时钟，万年历 产品尺寸 245（长）*190（宽）*71（高）mm
      净重 2.8KG（不含硬盘）/台 毛重 3.0KG（不含硬盘）/台
